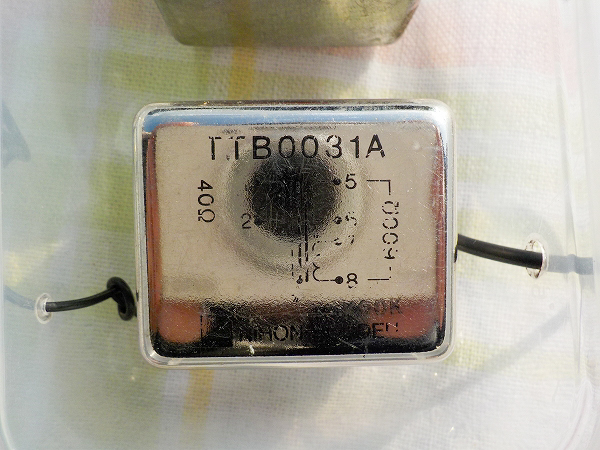

日本光電製ライントランス（TTB0031A 40Ω：600Ω）です。以前、LPレコードプレーヤーのMC 昇圧トランスとして代用しました。規格表では最大電力25dBm、周波数特性30〜25kHz±0.25dB となっており、周波数特性はかなり優秀ですが昇圧比が3.8倍と低いのが欠点です。1次側は イヤホンのインピーダンスと良く合いますが2次側は10kΩくらいあれば理想的です。 しかし、このようなMCトランスは何万円もするので買えません。

2個のトランスを100円ショップで買ったプラスチックケースに収納しケーブルを直に半田付け しました。入力側は1000円で買った古いステレオイヤホンのプラグ部分を利用しました。 配線がややこしいので左右が2本に分かれているイヤホンを選びました。インピーダンスが 40Ωと低いのでシールドケーブルでなくても大丈夫ですが出来るだけ短くしました。出力側は 普通のRCAケーブルを切断した物です。

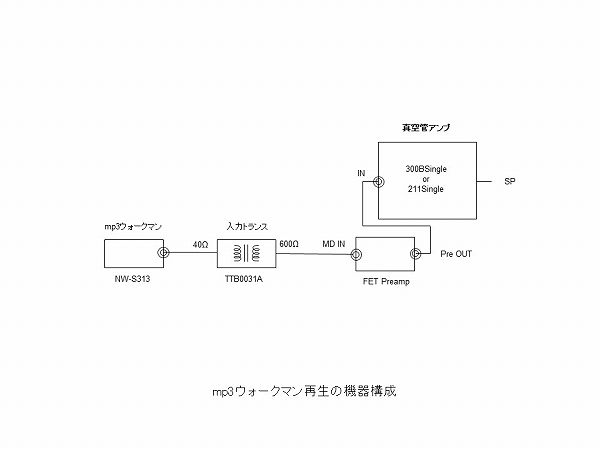

mp3ウォークマンを真空管アンプで再生する時の機器構成図です。小生の真空管アンプは 電圧増幅率2.8倍のFET差動プリアンプを通しており、入力トランスの昇圧比と合わせると 10倍くらいになります。そのお陰でmp3ウォークマンのボリュームは通常イヤホンで聴くレベル で真空管アンプはガンガン鳴ります。心配していた音質も全く問題なく低音から高音まで MDプレーヤーで聴く音と遜色ありません。元々真空管アンプの電気的特性はハイファイでは ないので音質の劣化は明白に認知出来ません。これで200曲の演歌をランダム再生すれば 何時間も楽しめます。時には途中で居眠りする事もあります。
