| ５球スーパーラジオ |
インターネットオークションでＳＴ管５球スーパーラジオをゲットしました。出力トランス
とスピーカー
がないため鳴るかどうか不明というコメント付きでしたが、写真で見る限り比較的程度が良かった
ので思い切って最後までオークションに残りました。商品が手元に届いたとき埃はあるものの思った
とおり錆びなどはなかった。内部の部品はコンデンサーの一部にリークが認められたため全部
交換しました。真空管はベースにガタがあり触るとガリガリと雑音が出るし、マジックアイはヒーターが
点灯していなかった。こういう場合、真空管の足のハンダ付けの腐食が原因であることが多いと インターネットで見たことがあったので、全ての真空管の足先に半田盛りを実行しました。その結果、 雑音発生は解消しおまけにマジックアイも点灯したではないですか。やって見るものですね。 あと、同調バリコンのダイアル糸が切れていたのでタコ糸で補修しました。木製ケースもニスで再塗装 したら少しきれいになりました。
マウスを画像に重ねると
画像が拡大
されます。（以下同様）
内部の状況です。出力管は６ＺＰ１ではなく４２でした（ラッキー）。スピーカーは安物のスピーカーＢＯＸ
から取り外したもの、出力トランスは５球スーパーに似合わないノグチ製PMF-10WSで低音も結構出ます。

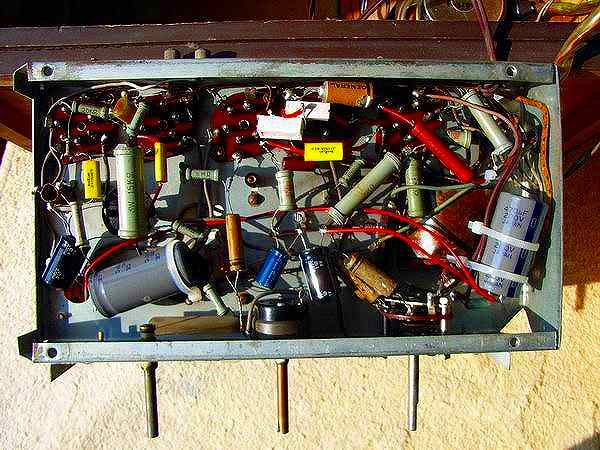

５球スーパーラジオのハラワタです。ハムがひどかったので大容量電解コンデンサーを追加しました。
また、問題のありそうなカップリングと高周波バイパス用コンデンサはフィルムコンデンサに交換しました。
古い抵抗が懐かしいです。

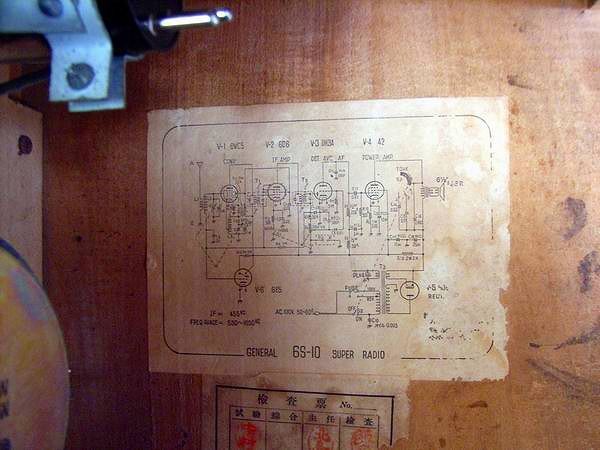

５球スーパーラジオ内部の側面に貼られた回路図です。GENERAL 6S-10と書かれており検査者印
が押されています。
