ＦＴ１０１ＥＳのレストア

40年前に新品で購入した八重洲無線のHFトランシーバFT-101ESをオーバーホールしました。お陰で今でも何とか使えています。購入時の出力は10Wでしたがその後50Wに改造し、ついでにCWフィルタも装備しました。 RFプロセッサは未装備ですが、最近ではハイファイSSBと言われる高音質通信が流行っており、もう必要ないと思います（実は、最終的に増設しました^^;）。近年、7195kHzでAMを運用する同年輩と思われる方々と懐かしい昔話をするためにAMにも出ています。

FT-101ES正面

購入時はパネル前面がビニールシートで覆われていましたが汚れが目立ち始めたため10年程度経過時に撤去しました。パネル面に若干の汚れはありますが大きな傷等もなく外観はそれなりです。

FT-101ES背面

背面は大きな傷も錆びもなく外観はそれなりです。冷却ファンは純正ではなく秋葉原で安く買ったものですが多分パソコン用だと思います。当世真空管トランシーバの移動運用なんて考えられないのでDC-DCコンバータも付いていません。

FT-101ES上面

上面の蓋を開けたところです。見たところはまあまあキレイです。RFプロセッサは未導入です（最終的には実装しました）。

FT-101ES下部

下面の蓋を開けたところです。イヤホン使用時にハム音が気になるため、 DC13.5V回路の20mHチョークコイルの前後に4,700μFの電解コンデンサを１個ずつ追加しました。これでイヤホン使用時のハム音は解消されました。

古くなった部品

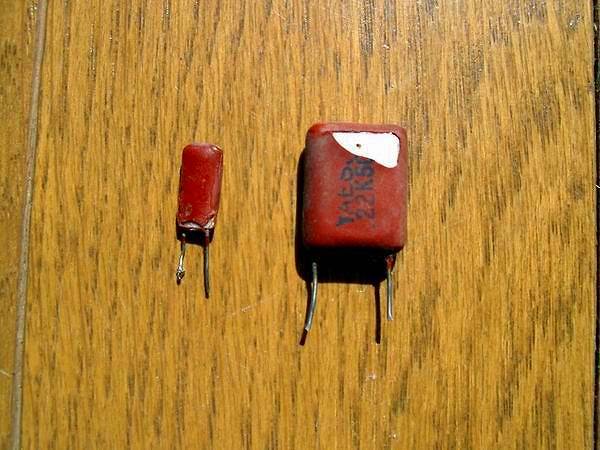

古くなったコンデンサの一例です。多くのフィルムコンデンサが同様の状態か表面にひび割れが認められたため新品に交換しました。念のため容量を測定しましたが電気的性能には問題ないようでした。電解コンデンサの一部も交換しました。重さが軽くなって如何にも容量抜けしているような怪しいものだけ交換しました。

古くなったフィルムコンデンサを交換したRF増幅基盤です。ほとんどの基盤がこのように手を加えられているため小生のFT-101ESはもはやオークション等で他人に売ることは不可能です。死ぬまでお付き合い願うことになりそうです。

冷却ファン回路

オリジナルの回路では電源ONと同時に冷却ファンが動作するため、ドライバーとファイナル真空管のヒーターONで動作するよう改造しました。つまりヒーター電圧を整流してDC12Vのリレーでファンを ON/OFFしています。また、そのままではファンの騒音が大きいため1.5kΩの抵抗を挿入して駆動電圧を下げています。冷却効果は落ちますが静かになりました。

10MHzバンド送信改造

当然ですがFT-101ESはWARCバンドに対応していません。回路図を見ると10.0～10.5MHzの受信が出来るようになっているのでせめて10MHzの送信が出来るように改造しました。純正の局発用水晶発振子は16.02MHz ですが16.0MHzの水晶を250円で買いました。従って、VFOダイアル上では20kHzほど周波数が上にずれるのでダイヤル目盛の10.02MHzが10.00MHzになります。
改造で最も大変だったのはバンド切替スイッチの配線でした。スイッチの接点が奥深い場所にあったり、スイッチ接点が1つだけ不足するため空き接点を利用して配線する必要がありました。写真の青い電線が新しい配線です。また、プリセレクタの同調回路が14MHzバンドと共用のため、14MHzでトラッキング最良調整していると10MHzバンドでは送信と受信で若干同調にズレが生じます。3組の10MHz専用の同調用コンデンサ（100pFコンデンサと50pFトリマーの並列）を増設すればこの問題は解消するのですが本対策はとても大変な作業を伴うので止めました。因みに10.1MHz ではプリセレクタ目盛は3.5あたり、プレートバリコン目盛は11m辺り、ロードバリコン目盛は2辺りで50Wの出力が出ます。

改造マイク

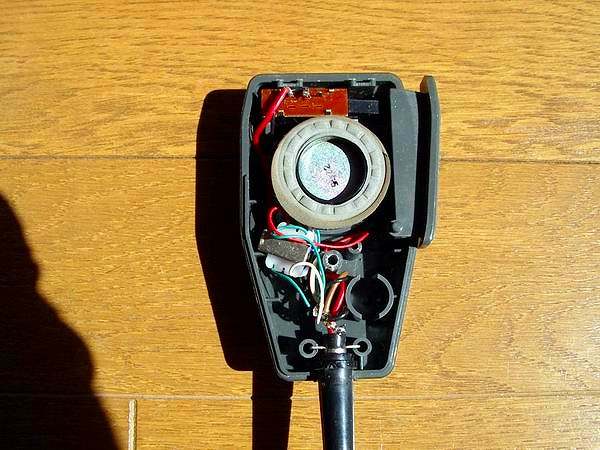

FT-101ESはマイクがオプションであったためICOMのトランシーバのマイクを転用しましたがインピーダンスが600Ωで感度が低く、山水のトランジスタ用入力トランスST-10（1k：30kΩ）により高インピーダンスに改造しています。FT-101ESのマニュアルでは50kΩになっていますが一応変調はまともに掛かっているようです。

主な調整項目：

１．同調回路のトラッキング調整
２．終段の中和用トリマーの調整
３．USB及びLSBのキャリアポイントの調整
４．100kHzマーカー発振器の周波数校正
５．各種トラップ回路の調整

主な改造項目：

１．DC13.5Vのリップル（ハム雑音）低減
２．10MHzバンドの送信機能追加
３．マイク入力回路に昇圧トランス挿入

その後の改造1

その後、FT-101ESにRFスピーチプロセッサを増設しました。棺桶に片足を突っ込んでいる機器に今更と言う感じですが、ネットオークションで送料込み3,000円という出品を発見しついポチってしまいました。Hi-Fi SSBには反する行為ですが一度ガツンと力強い電波を出して見たかったからです。FT-101ESに添付の回路図がRFスピーチプロセッサ装備済みのため少し苦労しましたが何とか改造に成功しました。なお、オークションでゲットした基板のカット済の配線が残置されていたので大助かでした。同じ色のケーブルを半田付けするだけで改造は終わりました。

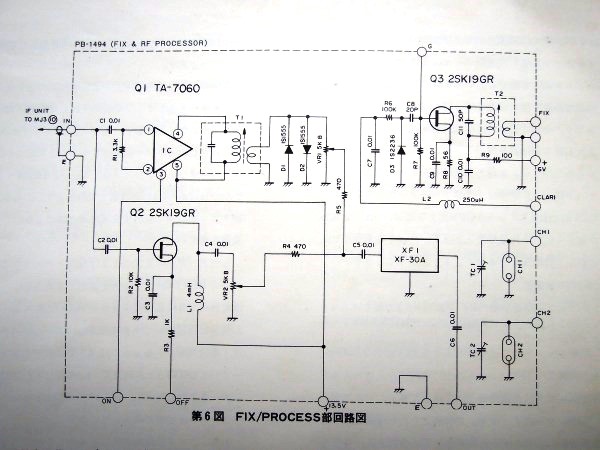

マニュアルに記載されているRFスピーチプロセッサの回路図です。 RFスピーチプロセッサのOn/Offに拘わらずSSB送信時には2個のSSBフィルタを通る事になります（この件に関しては後述）。当然ですがCWやAM送信時にはRFスピーチプロセッサは通りません。

現在の配線

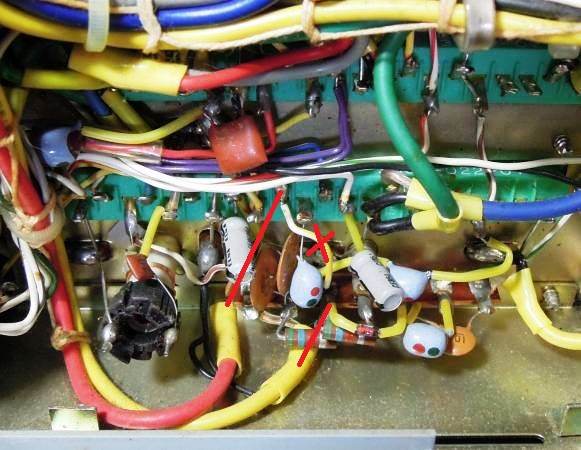

VFOの上部に束ねられていたシールド配線の赤色（RFプロセッサ入力）と黄色（RFプロセッサ出力）をテスターで測定するとショート状態でした。という事は、FT-101ESはトランシーバ内部で直結配線されています。写真はこの状態を示しており、赤色と黄色のシールド配線は空端子に半田付けされており、送信時のSSB信号はIF基板の10番端子から2個の 5.6kΩと1S1555ダイオードが繋がっている端子に直結されていました。そこで、改造としてはこの直結配線を撤去し、赤色のシールド配線をIF基板の10番端子に、黄色のシールド配線を 2個の5.6kΩと1S1555ダイオードが繋がっている端子に半田付けしました。FT-101ESのユーザーとしてはRFスピーチプロセッサ増設方法についてマニュアルに記載して欲しかったですね。

RFスピーチプロセッサ増設後の写真です。これでFT-101Eに早変わりです。 2つのボリュームでRFスピーチプロセッサOff状態のSSB送信信号レベル、On時のプロッセッサの出力レベルを調整しました。満足な測定器がないため適当に調整しましたが、RFスピーチプロセッサをOnにすると小さい声でも十分な変調が掛かります。音質の面でどうなのか心配ですが実戦で使う事は余り無いと思われます。

その後の改造2

新回路図

オプションのRFスピーチプロセッサの回路図から、プロセッサOff時でもIF信号が水晶フィルターを通っており、何故2度も水晶フィルターを通過させるのか気になっていました。そこで、FT-101Eの回路図を調べた結果、RFスピーチプロセッサ回路が大きく異なっている事が判明しました。新型のプロセッサではプロセッサOff時は水晶フィルターを通っておらず思わず納得しました。このため、プロセッサOff時にIF信号をスルーさせる様に改造しました。これでプロセッサスルー時はマイクゲインボリュームを回すだけで出力を調整出来き便利になり、RFスピーチプロセッサもプロセッサOn時の調整だけになり簡単になりました。改造はRFスピーチプロセッサ内部に手を入れる事なく外部の配線のみ追加・変更したので将来ヤフオクに出品も可能です。
